電路板設計所需要的資料
1. 電路圖，必備。
無論是手繪的還是CAD繪制的，總之，至少要有電路圖才能進行電路板設計。
2. 電路的消耗功率計算書，非必備。
里面有關于各個元件所需要的電源電壓和流經的電流數據，沒有這項的話，需要通過解讀電路圖來設計走線的寬度和走線間距。
在沒有專用軟件的情況下，可以用免費的軟件，例如LTspice來進行電路模擬。
另外通過筆算來進行驗證，對自己日后需要查詢的地方記錄下電壓值和正負，電流值和流經方向。
在電路板設計中的應用是，可以根據某個區域所流經的電流，計算走線的寬度，特別對電壓走線和GND走線來說尤為重要，另外可以以此為依據用來設計連接孔的大小和數量。
3. 電路圖電氣列表，非必備。
沒有的話，需要根據電路圖自己來制作。電路電氣列表是電路板設計必備的。
電路板用的電氣網絡清單分為電路圖電氣網絡清單和電路板電氣網絡清單。
很多時候，特別是對電路板改版時，是不會給出電氣網絡清單來的，這個時候就需要自己來做。

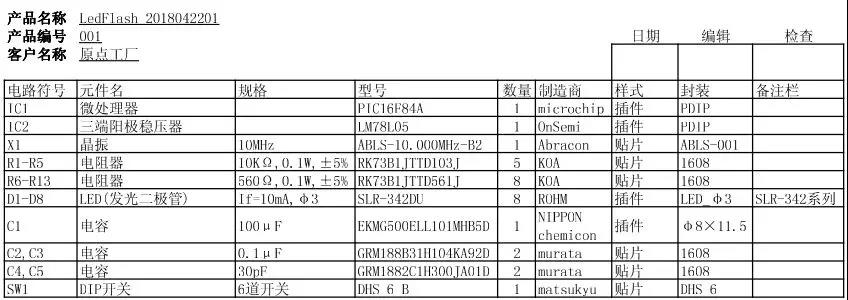

4. 元件表，必備。
在這里要對比電路圖和元件表的一致性。
造成電路圖和元件表的不一致的兩大主因：
新品設計時，因?yàn)椴粩嗟馗膭印?/span>
產品改版時，元件的淘汰與更新。
無論花多少時間，一定要做到電路圖與元件表的一致，才能保證設計的成功率。
5. 電路板設計圖紙，必備
即使是潦草的手寫也是非常有必要的，如果只是口頭傳遞的話，有時候會誤解產品設計人員的意思，造成錯誤。
圖紙的內容：板材，表面處理，走線寬度和走線間距的最小界限，焊盤的規格，印字的字體，尺寸。
電路板的尺寸，被指定的元件放置的位置，禁止區域。不同區域間的絕緣規格等。
電路板設計的輔助資料
6. 電路板設計工時表
計算電路板設計需要多長時間，人數。
7. 電路板面積估算表
在指定的電路板尺寸內，判斷是否能夠?qū)⒃己侠淼夭贾迷陔娐钒鍍?nèi)。
在能夠把元件布置在電路板內的情況下，判斷是采用兩面板設計還是四層以上的設計。
在沒有任何指定的情況下，需要和產品設計人員充分溝通，推薦最為合適的電路板尺寸和板層設計。
8. 工件尺寸估算表
當決定了電路板尺寸以后，在生產中為了達成最小的生產成本，會將幾張單獨的電路板通過V割來連接在一起。這個時候就要選擇合適的工件尺寸。
9. 電路板電氣設計表
包括以下幾個部分：
走線寬度計算表 or 走線寬度參照表
走線間距計算表 or 走線間距參照表
連接孔焊盤尺寸計算表 or 連接孔焊盤尺寸參照表
電路板設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
電路板設計服務流程
1. 客戶提供原理圖咨詢PCB設計；
2. 根據原理圖以及客戶設計要求評估報價；
3. 客戶確認報價，簽訂合同，預付項目定金；
4. 收到預付款，安排工程師設計；
5. 設計完成后，提供文件截圖給客戶確認；
6. 客戶確認OK，結清余款，提供PCB設計資料。
