深圳電路板設計公司簡述PCB設計原則

發布時間 :2020-08-13 17:41 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
      深圳宏力捷電子是一家專業從事電子產品電路板設計(layout布線設計)的PCB設計公司,主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。接下來為大家介紹PCB設計原則。

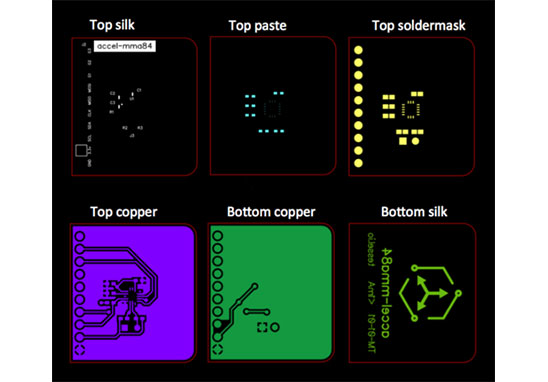

PCB設計原則

一、PCB設計3W原則
      在PCB設計中,為了減少線之間的串?dāng)_,線間距應足夠大。當線心間距不小于線寬的3倍時,可以防止大多數電場相互干擾,這是3W規則。

      3W原理意味著長距離運行時,多條高速信號線之間的距離應遵循3W原理。例如,系統的時鐘線,差分線,視頻和音頻信號線,復位信號線和其他關鍵電路應遵循3W原理,而不是強制板上的所有布線均符合3W原理。

      滿足3W原理可將信號之間的串?dāng)_減少70%,而滿足10W原理可將信號之間的串?dāng)_減少近98%。

      盡管3W的原理很容易記住,但應該強調的是,它是在先決條件下建立的??紤]到串?dāng)_原因的物理重要性,為了有效地防止串?dāng)_,間距與疊片的高度和導線的寬度有關。對于四層,布線和參考平面之間的高度距離(5?10mils)就足夠了。但是,對于兩層,布線與參考層之間的距離(45?55MIL),用于高速信號布線的3W可能不夠。 3W原理通常在50歐姆特性阻抗傳輸線的條件下有效。

      通常,在設計過程中,由于布線密度過高,所有信號線均不能滿足3W的要求,因此我們只能對敏感信號(例如時鐘信號和復位信號)使用3W處理。

PCB設計原則

二、PCB設計20H原則
      指功率層與地層之間的距離縮小20H,這當然也是為了抑制邊緣輻射效應。電磁干擾在板的邊緣向外輻射。功率層收縮,因此電場僅在地面范圍內傳導。有效改善了EMC。如果將接地減小20H,則可以將70%的電場限制在接地邊緣內。減少100小時可以將電場限制為98%。

      “ 20H規則”的采用意味著確保電源平面的邊緣至少是兩個平面之間的距離的20倍,而不是0V平面的邊緣。

      通常,需要此規則作為側火發射技術,以減少來自0V /電源平面結構的邊緣輻射的影響。但是,20H規則僅在某些條件下會產生重大影響。

這些特定條件包括:
1.電源總線中電流波動的上升/下降時間應小于1ns。
2.電源平面應位于PCB的內部平面,與其相鄰的上下平面應為0V平面。兩個0V平面必須向外延伸,它們至少要與電源平面之間的距離增加20倍。
3,在任何有關頻率下,電源母線結構都不會產生諧振。
4. PCB的總導數應至少為8層或更多。

PCB設計原則

三、PCB設計五五原則
      當時鐘頻率達到5MHz或脈沖上升時間小于5NS時,PCB應采用多層板,這是一般規則。有時,考慮到成本和其他因素,采用雙層板結構時,在這種情況下,最好將PCB板的一側作為完整的接地層。

PCB設計原則

四、PCB設計能力
最高信號設計速率:10Gbps CML差分信號;
最高PCB設計層數:40層;
最小線寬:2.4mil;
最小線間距:2.4mil;
最小BGA PIN 間距:0.4mm;
最小機械孔直徑:6mil;
最小激光鉆孔直徑:4mil;
最大PIN數目:;63000+
最大元件數目:3600;
最多BGA數目:48+。

PCB設計打樣

五、PCB設計服務流程
1. 客戶提供原理圖咨詢PCB設計;
2. 根據原理圖以及客戶設計要求評估報價;
3. 客戶確認報價,簽訂合同,預付項目定金;
4. 收到預付款,安排工程師設計;
5. 設計完成后,提供文件截圖給客戶確認;
6. 客戶確認OK,結清余款,提供PCB設計資料。
