PCBA電路板生產工藝流程中的關鍵環節解析

發布時間 :2024-11-25 17:05 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
作為電子產品的核心組件,PCBA電路板的質量直接影響終端產品的性能和可靠性。在整個PCBA生產工藝流程中,各個環節環環相扣,從設計到組裝,每一步都不可忽視。以下是PCBA電路板生產的主要工藝流程及其中最關鍵的環節——PCBA測試的重要性解析。

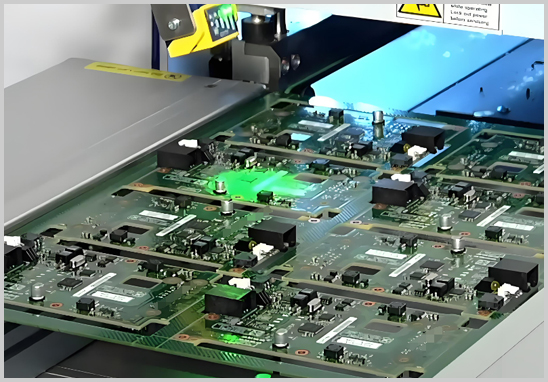

PCBA電路板生產工藝流程中的關鍵環節解析

PCBA電路板生產工藝流程概述
1. 電路板設計與制作
 電路板設計是整個生產過程的起點。設計團隊需根據產品需求進行電路設計,并生成符合生產要求的Gerber文件。隨后,PCB制造商會按照文件要求完成電路板的制造,包括覆銅、蝕刻和鉆孔等工序,確保PCB具備合適的層數和線路布局。

2. 元器件采購與檢驗
 元器件的質量直接影響PCBA的最終性能。因此,選擇優質供應商并對元器件進行嚴格檢驗(如功能測試和外觀檢查)是保證產品質量的關鍵步驟。

3. SMT貼片加工
 SMT(表面貼裝技術)是通過貼片機將表面貼裝元器件精確安裝到PCB上的過程。該步驟需要高精度設備和嚴格的工藝控制,避免焊點缺陷如虛焊、橋接等問題。

4. DIP插件加工
 對于無法使用表面貼裝的元器件,會采用DIP(雙列直插式封裝)工藝,將元器件插入PCB的通孔后進行波峰焊接。這種方式確保較大或特殊元器件的牢固安裝。

5. PCBA測試
 測試環節是整個工藝流程的核心,直接決定了產品能否滿足設計要求。通過全面的電氣測試和功能測試,可以及時發現潛在問題,確保交付的PCBA可靠性高。

6. 成品組裝與包裝
 在完成所有測試后,將PCBA組裝到最終產品中,并進行外觀檢查與功能驗證,隨后進行包裝,確保交付給客戶的產品安全可靠。

PCBA測試:流程中的關鍵環節
在PCBA生產中,測試環節的重要性不容忽視。即使設計和加工環節已經盡量避免了錯誤,元器件性能不穩定、焊接質量不佳等問題依然可能導致PCBA無法正常工作。以下是PCBA測試中常用的幾種方法:
1. 在線測試(ICT,In-Circuit Testing)
 ICT通過探針接觸PCB上的測試點,檢測電路的開短路、電阻、電容、電感等參數。這種測試能夠快速發現焊接缺陷和元器件失效問題。

2. 功能測試(FCT,F(xiàn)unctional Testing)
 在FCT中,將PCBA置于模擬實際工作條件的環境下,測試其功能表現是否與設計預期一致。這種測試能夠全面驗證產品性能。

3. 目視檢測與自動光學檢測(AOI,Automated Optical Inspection)
 AOI利用高清攝像頭和圖像處理技術檢測焊點和元器件的外觀缺陷。相較于人工目視檢測,AOI效率更高且誤差更低。

4. X-Ray檢測
 主要用于檢查BGA(球柵陣列)等封裝形式的焊點情況,通過X光圖像發現內部焊接問題。

5. 環境可靠性測試
 針對某些高端產品,還需要進行高低溫、振動、濕熱等環境模擬測試,以確保PCBA在極端條件下的穩定性。

為何測試至關重要?
測試環節不僅是產品質量的最后一道防線,還能幫助企業降低返工成本、提升客戶滿意度。高效、全面的測試能夠最大限度地確保PCBA的功能與可靠性,為客戶提供可信賴的產品。

我們的一站式PCBA代工代料服務
在激烈的市場競爭中,生產效率和產品質量是決定企業成敗的關鍵。作為一家經驗豐富的電子制造公司,我們提供一站式PCBA代工代料服務,幫助客戶從設計到成品交付全流程無憂。

我們的服務優勢:
1. 全流程服務
 我們涵蓋電路板設計、元器件采購、PCBA加工、測試、組裝和包裝,真正實現交鑰匙服務,客戶無需分步協調供應商。

2. 專業的質量控制
 配備先進的SMT和DIP生產線,嚴格按照ISO質量管理體系執行每個生產環節,確保產品質量達到國際標準。

3. 高效的交付周期
 完善的供應鏈管理與生產規劃能力,確??焖夙憫?yīng)客戶需求,大幅縮短交付時間。

4. 技術支持與定制化服務
 專業工程師團隊可根據客戶需求提供個性化解決方案,并在測試階段提供優化建議,提升產品性能與可靠性。

無論您是小批量試產還是大規模量產,我們都能為您提供高質量、高效率、低成本的PCBA服務。與我們合作,讓您的電子產品快速占領市場!
