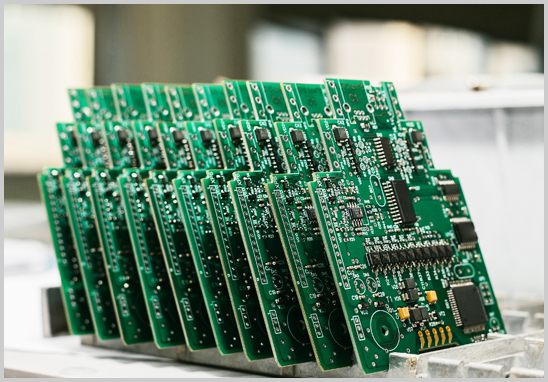

在電子產品開發過程中，小批量PCBA打樣是驗證產品設計的關鍵步驟。無論是功能驗證、性能測試，還是產品投放市場前的初期試產階段，小批量打樣都起著決定性的作用。然而，為了確保打樣順利，工程師在委托PCBA代工廠進行打樣時，需要關注幾個重要的細節和注意事項。
一、元器件采購與選型
1. 提前準備元器件BOM清單
在開始PCBA打樣前，確保準備好準確的BOM（Bill of Materials）清單。BOM清單應包括每個元器件的型號、封裝、規格、廠商等詳細信息，以便代工廠能夠快速采購和準備物料。尤其是在當前電子元器件供應鏈較為緊張的環境下，元器件的采購周期可能較長，提前準備BOM清單可以避免因缺料而影響生產進度。
2. 選擇常用封裝和可替代元件
為了提高打樣的效率和穩定性，建議優先選擇市面上常見的元器件封裝類型和易于采購的元件。例如，貼片電容、貼片電阻等標準規格元件，供應充足且封裝穩定。如果某些關鍵元器件存在采購困難，建議提前與代工廠溝通，確認是否有性能相近的可替代元件，避免因為元器件短缺導致項目延期。
3. 考慮元器件生命周期
對于長期計劃使用的電子產品，元器件生命周期管理至關重要。在選擇元器件時，應注意其是否即將停產或被淘汰，避免在產品定型后出現無法持續采購的問題。宏力捷電子可以提供相關建議，幫助選擇那些生命周期較長的穩定元件。
二、設計文件準備
1. 提供完整的Gerber文件
Gerber文件是PCB打樣過程中最關鍵的文件之一。它包含了電路板的布局、布線和層疊信息。在提交Gerber文件之前，確保文件完整且沒有錯誤，尤其要注意層疊順序、過孔設計、焊盤設計等細節。如果文件中有錯誤，會直接影響到PCB制造的質量和功能。
2. 檢查DFM可制造性設計（Design for Manufacturing）
在進行小批量PCBA打樣前，確保設計符合DFM規則。DFM是為確保設計在生產過程中的可行性和經濟性所設定的設計準則，關注點包括：走線寬度、過孔尺寸、焊盤間距等。代工廠可以協助檢查DFM，確保在打樣時不會因為設計問題導致生產難度增加或良率降低。
3. 明確測試點的布局
在小批量PCBA打樣中，測試是驗證電路板功能的關鍵步驟。在設計過程中，應該為每個關鍵節點預留合適的測試點，方便后續進行在線電路測試（ICT）或功能測試（FCT）。如果測試點布局不合理，可能會增加生產和測試的復雜性。
三、工藝要求與質量控制
1. 選擇合適的焊接工藝
根據元器件的類型和封裝，選擇合適的焊接工藝非常重要。常見的工藝有回流焊、波峰焊等。如果PCB板上有大量的表面貼裝器件（SMD），回流焊是常用的工藝；如果有插裝元件，則可能需要結合波峰焊進行焊接。確保提前與代工廠溝通，確認生產工藝的選擇。
2. 控制焊點質量
小批量打樣時，焊點質量直接影響電路板的可靠性。應特別關注焊點的完整性和焊料的用量，避免焊點虛焊、焊接短路等問題。宏力捷電子擁有嚴格的質量控制流程，在焊接過程中會通過AOI（自動光學檢測）設備檢測焊接質量，確保每一個焊點都符合標準。
3. 靜電防護措施
電子元器件在生產過程中容易受到靜電的損壞，因此在生產和打樣時，工廠需要有完善的靜電防護措施。宏力捷電子在PCBA生產過程中會執行嚴格的防靜電標準（如ESD S20.20），確保每一塊電路板在生產和裝配中不會受到靜電損害。
四、打樣后的功能測試
1. 功能測試方案的準備
在小批量PCBA打樣完成后，功能測試是驗證設計合理性和電路板性能的關鍵環節。建議在打樣之前就與代工廠討論功能測試方案，包括測試設備的類型、測試項目的內容、是否需要ICT或FCT測試等，確保測試方案與設計要求一致。
2. 樣品調試與反饋
由于小批量PCBA打樣是驗證設計的第一步，調試過程中可能會發現一些設計上的問題或元器件的兼容性問題。在收到樣品后，及時進行調試和反饋，若發現任何設計上的不足或需要優化的地方，及時與代工廠溝通，進行設計改進和工藝調整。宏力捷電子提供靈活的打樣修改服務，幫助客戶在短時間內完成改版和再生產。
五、與代工廠的溝通
1. 確保信息傳遞清晰
在小批量PCBA打樣中，與代工廠的溝通至關重要。確保在整個打樣流程中，工程師與代工廠保持順暢的溝通，詳細說明每一個關鍵設計點、元器件要求以及特殊工藝需求。如果有任何設計上的更改或補充信息，也應及時告知工廠，避免因溝通不暢影響生產進度。
2. 了解生產周期和交期
由于小批量PCBA打樣通常是為驗證設計而進行，因此生產周期相對較短。工程師應提前與代工廠確認交期，并了解生產的各個環節，包括元器件采購、PCB生產、組裝與測試等。在安排項目進度時，應預留足夠的時間應對可能的延遲或修改，確保整個項目能夠按時推進。
結語
小批量PCBA打樣是電子產品開發中的關鍵步驟，直接關系到產品的驗證和最終量產的成功。在進行打樣時，元器件選型、設計文件準備、工藝要求、測試流程和與代工廠的溝通都是需要特別關注的環節。深圳宏力捷電子作為一家經驗豐富的PCBA代工廠，具備完善的生產能力和嚴格的質量控制體系，能夠為客戶提供高效、可靠的小批量PCBA打樣服務。如果您有任何關于打樣的需求或疑問，歡迎隨時與我們聯系。我們將竭誠為您提供專業的支持和服務。
