PCB設計六大布線規則

發布時間 :2023-05-05 17:03 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在PCB設計中,布線是至關重要的一步。合理有效的布線能夠保證電路的穩定性和可靠性,避免電路布線錯誤帶來的不良影響。在進行PCB布線設計時,需要遵循一定的規則和原則,深圳宏力捷電子是專業PCB設計公司,下面我們將會介紹PCB設計中的六大布線規則。

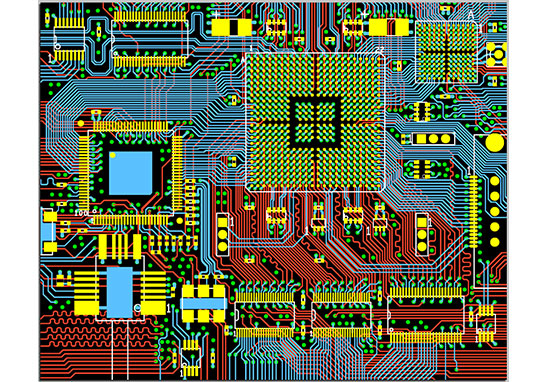

PCB設計六大布線規則

第一條:按照傳輸信號速度分類
在布線時需要按照信號傳輸速度的不同進行分類布線。一般來說,傳輸速度越快的信號需要更短的走線距離,以避免信號傳播過程中的失真和干擾。因此,在布線時需要先確定哪些信號速度較快,再將它們布置在離芯片較近的位置。

第二條:分區域布局
對于不同的功能模塊,需要分區域進行布局,將同一功能的器件集中在一起,以便于管理和維護。在布線時,需要盡量避免不同功能的走線在同一層交叉,造成干擾和信號失真。

第三條:保持距離
不同的信號之間要保持一定的距離,以避免信號之間的串?dāng)_和相互干擾。對于不同的信號類型,需要根據其特點來確定保持的距離。例如,同一層碰到的信號之間要保持2mm以上的距離,而地線和電源線之間可以稍短些。

第四條:防止過長過彎
長走線和曲折的走線會對信號質量產生影響,導致信號失真和干擾。為了避免這種情況的發生,要盡可能避免過長過彎的情況發生。對于某些需要彎曲的線路,在彎曲處添加過度曲線,以緩解電磁疲勞。

第五條:分層布線
對于高密度的PCB布線,需要進行分層布線。這樣就可以將不同功能模塊的走線卸載到不同的層中,避免交叉干擾。同時,分層還可以節省一定的空間,使得PCB板更加緊湊。

第六條:對地布線
在PCB設計中,對地布線是比較重要的一環。對于高速數字信號和模擬信號,一般要獨立地進行對地布線。特別是在信號干擾比較嚴重的情況下,對地布線可以有效地降低干擾和噪聲。

總之,PCB設計中的布線非常重要,需要遵循一些規則和原則來進行。其中,分類和分區域布局是最為關鍵的兩點,同時還需要注意保持距離、防止過長過彎、分層布線和對地布線等方面。只有在嚴格按照這些規則進行PCB布線設計,才能確保電路的穩定性和可靠性。
