在電路板制造的過程中，PCBA打樣是一個至關重要的步驟。PCBA打樣流程是確定PCBA設計的能力和產品質量的關鍵因素。本文將詳細介紹打樣的全過程，包括PCBA打樣需要的材料、流程和注意事項。在閱讀本文后，您將了解如何更好地掌握PCBA打樣流程。
1. PCBA打樣所需材料
在開始PCBA打樣流程之前，必須準備一些必要的材料和工具。以下是打樣所需的材料和工具：
- PCB板（裸板）
- 元器件
- 鋼網
- 貼片機
- 焊接機
- 烙鐵
所有這些材料和工具都必須是高質量的，以確保PCBA的質量。
2. PCBA打樣流程的步驟
以下是PCBA打樣流程的詳細步驟：
第一步：將PCB板規劃好并生成Gerber文件。然后將Gerber文件發送給PCB制造商以生產裸板。
第二步：購買所有需要的元器件。所有元器件必須符合設計規格，并且必須是可靠的。
第三步：通過鋼網將元器件貼到PCB板上。
第四步：使用貼片機精確地將所有元器件貼在PCB板上。在這個過程中，務必要注意所有器件是否都被正確貼好。還要檢查所有元器件的位置是否正確，以及是否有異常錯誤。
第五步：使用設備進行焊接。 通過使用烙鐵來手動焊接元器件引腳。
第六步：通過焊接機對元器件進行熱浸焊或波峰焊。
第七步：進行電氣測試?？梢允褂枚嗝滋鼗蚱渌姎鉁y(cè)試工具來測試并確保PCBA功能正確。
第八步：進行功能測試。運行PCBA以確保其功能達到預期。
3. PCBA打樣流程的注意事項
為了確保PCBA打樣流程的成功，以下是一些需要注意的事項：
- 選擇高質量的PCB板和元器件，以確保產品質量。
- 精確規劃電路板的排列。
- 確保在PCB板上準確完成元器件的貼合過程。
- 確保使用高品質的貼片機和焊接機進行元器件的貼合和焊接過程。
- 確保PCBA取向準確且良好接觸。
- 在進行電氣測試之前，確認元器件已正確安裝并要求進行功能測試。
總之，PCBA打樣是電路板制造的一個非常重要的步驟。打樣的質量影響著整個產品的質量。確保按照正確的流程進行PCBA打樣，為產品質量提供保證。
為什么選擇深圳宏力捷？
1. 實力保障

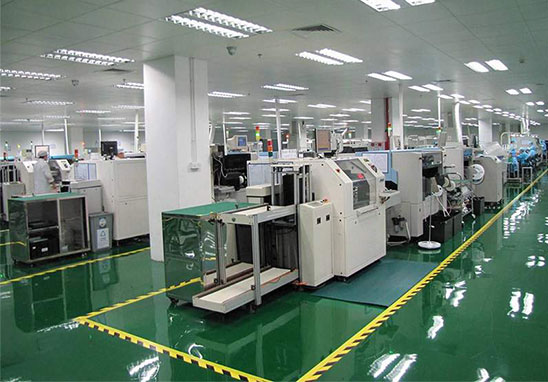

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
