PCB設計如何編輯原理圖?

發布時間 :2020-05-26 13:44 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
       深圳宏力捷電子是一家專業從事電子產品電路板設計layout布線設計PCB設計公司,主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。接下來為大家介紹PCB設計編輯原理圖的方法。

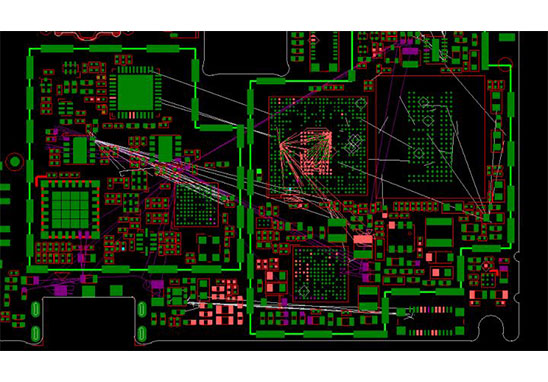

PCB設計公司

一、元件的重新編號

PCB設計編輯原理圖常利用復制的功能,復制完之后會存在位號重復或者同類型元件編號雜亂的現象,使后期BOM表的整理十分不便。重新編號可以對原理圖中的位號進行復位和統一,方便設計及維護。


1、PCB設計軟件Altium Designer提供非常方便的元件編號功能,執行菜單命令“工具-標志-原理圖標注”(快捷鍵“TAA”),進入編號編輯對話框,如圖1所示。

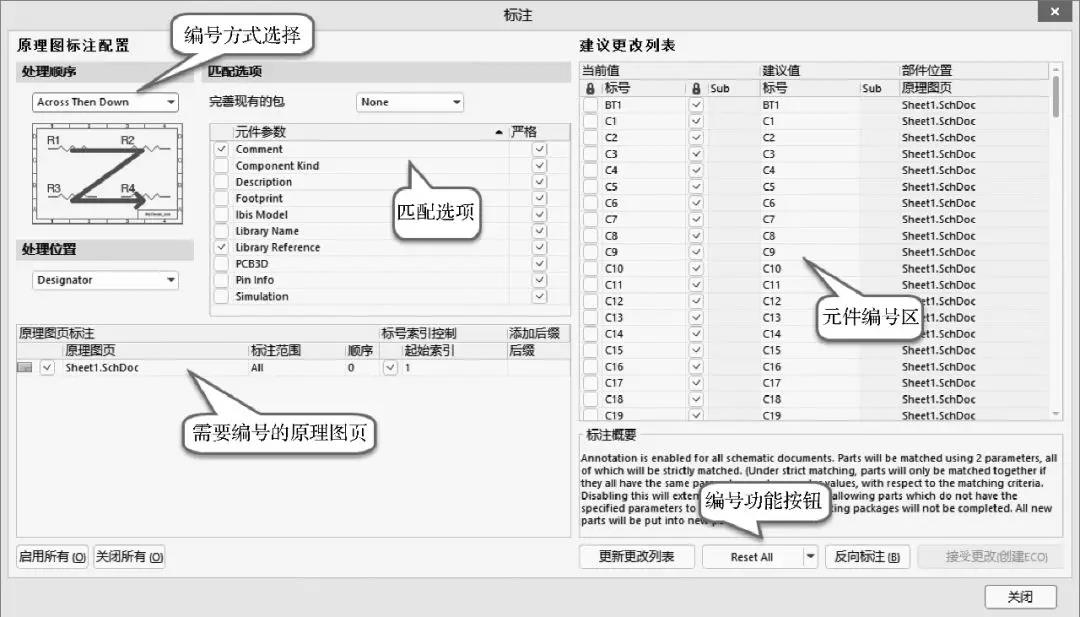

編號編輯對話框

圖1  編號編輯對話框

2、處理順序:PCB設計軟件Altium Designer提供4種編號方式。

① Up Then Across:先下而上,后左而右。

② Down Then Across:先上而下,后左而右。

③ Across Then Up:先左而右,后下而上。

④ Across Then Down:先左而右,后上而下。

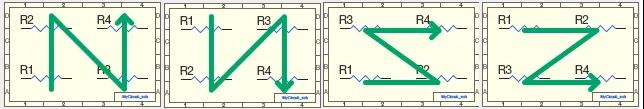

4種編號方式分別如圖2所示??梢愿鶕?jù)自己的需求進行選擇,不過建議常規選擇第4種“Across Then Down”方式。

4種編號方式

圖2  4種編號方式

3、匹配選項:按照默認設置即可。

4、原理圖頁標注:用來設定工程中參與編號的原理圖頁,如果想對此原理圖頁進行編號,在前面進行勾選,不勾選表示不參與。

5、建議更改列表:列出元件當前編號和執行編號之后的新編號。

6、編號功能按鈕如下。

① 單擊“Reset All”按鈕,復位所有的元件編號,使其變成“字母+?”的格式。

② 單擊“更新更改列表”按鈕,對元件列表進行編號變更,系統就會根據之前選擇的編號方式進行編號。

③ 單擊“接受更改(創建ECO)”按鈕,接受編號變更,實現原理圖的變更,如圖 3所示,會出現工程變更單,將變更選項提供給用戶進行再次確認??梢詧?zhí)行“驗證變更”來驗證變更是否可以,如果可以,在右側“檢測”欄會出現對鉤表示全部通過。通過之后,單擊“執行變更”按鈕執行變更,即可完成原理圖中位號的重新編輯。

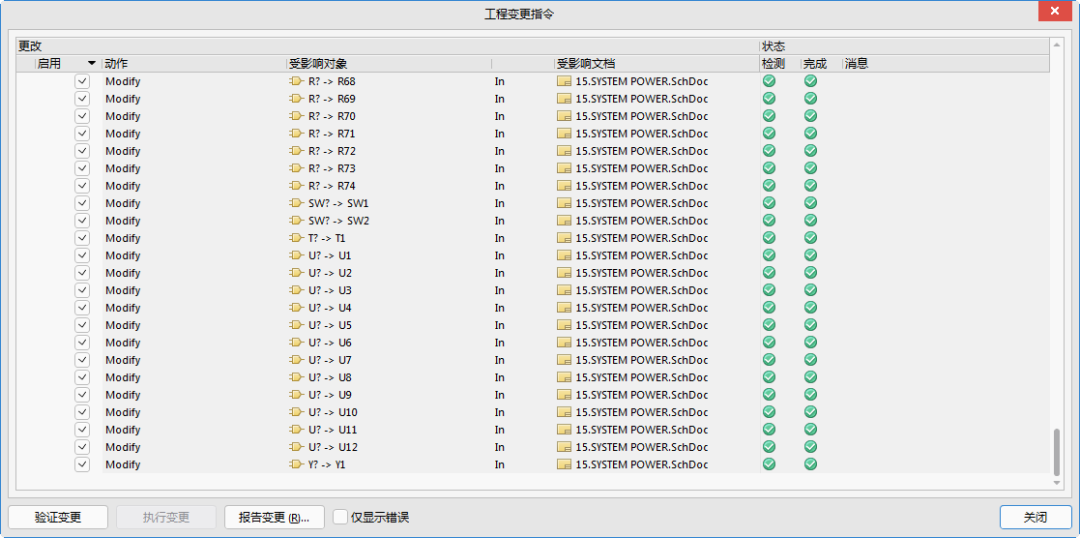

工程變更單

圖3  工程變更單

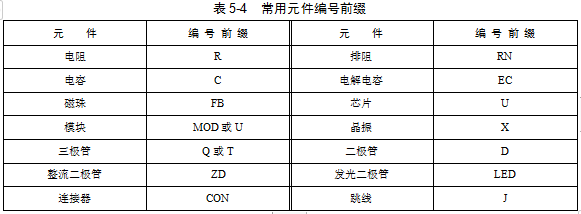

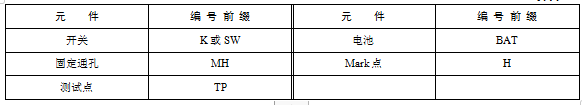

常用元件編號前綴可以參考表5-4。
常用元件編號前綴
常用元件編號前綴

二、元件屬性的更改

有時畫好原理圖后,又需要對某些同類型元件進行屬性的更改,一個一個地更改比較麻煩,PCB設計軟件Altium Designer提供了比較好的全局批量更改方法。下面以相同阻值電阻更改為另外阻值為例進行說明,其他屬性更改,如更改封裝、Comment值等信息,可以參考這個方法。

1、單擊選中120W的電阻R22,右鍵選擇執行“查找相似對象”命令,如圖4所示,進入篩選對話框,如圖5所示。

右鍵選擇執行“查找相似對象”命令

圖4  右鍵選擇執行“查找相似對象”命令

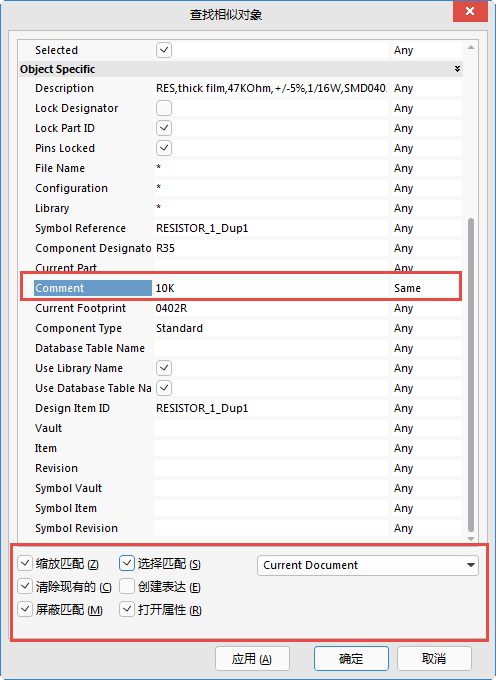

篩選對話框

圖5  篩選對話框

① 在“Comment”欄中選擇“Same”,表示120W的電阻適配。

② 對篩選對話框下端的“選擇匹配”進行勾選,此處一定記得要勾選,否則更改不成功。

③ 可以選擇適配文檔。

 Current Document:當前原理圖頁。

 Open Document:打開的原理圖頁。

 Project Documents:工程里面的所有原理圖頁。

2、適配選中元件后會彈出“Properties”對應屬性窗口,在“Comment”欄中可以全局更改參數值,即可更改成功,如圖6所示。

 阻值更改成功

圖6  阻值更改成功

三、原理圖的跳轉與查找

大面積的原理圖無法直接定位某個元件的位號、網絡標簽所在的位置,可以通過跳轉和查找功能來實現定位查找。

1.跳轉

(1)執行按鍵命令“J”,出現如圖7所示的跳轉菜單,執行命令“跳轉到器件”(快捷鍵“JC”)。

(2)在打開的如圖8所示的對話框中,輸入需要跳轉到的位號名稱,如“R15”,單擊“OK”按鈕,即可完成跳轉。

使用跳轉菜單還能實現其他跳轉。

① 原點:跳轉到原點,一般是原始元件,在左下角。

② 新位置:可以跳轉到X、Y的坐標值處。

③ 位置標志:可以跳轉到標記的地方。

④ 設置位置標志:設置跳轉標記。

2.查找

PCB設計軟件Altium Designer提供類似于Windows的查找功能。按快捷鍵“Ctrl+F”,進入如圖9所示的查找對話框。此查找功能可以對位號、字符、網絡標簽、管腳號進行查找。

跳轉菜單

圖7  跳轉菜單

跳轉到元件R15

圖8  跳轉到元件R15

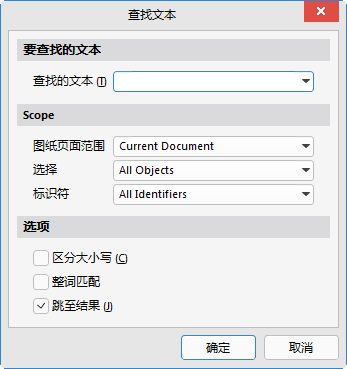

查找對話框

圖9  查找對話框

(1)查找的文本:輸入需要查找的字符。

(2)圖紙頁面范圍:選擇適配的原理圖文檔,可以選擇當前原理圖頁,也可以選擇整個文檔。

(3)跳至結果:跳轉到查找結果處,此處建議勾選,查到之后直接跳轉到結果處非常方便。
