深圳宏力捷電子擁有10多年電路板抄板實戰經驗的電路板抄板團隊保證抄板成功率，并可提供電路板改板、抄原理圖、芯片型號鑒定、芯片解密、PCBA代工代料等一條龍電路板抄板解決方案！

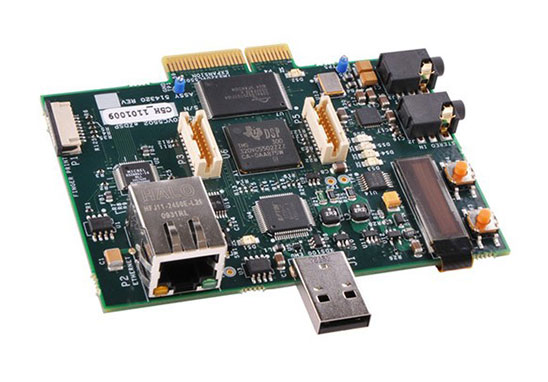

電路板抄板需提供資料
簡單單、雙面板需提供一套樣板，如果是多層板，最好能提供兩套完全一樣的樣板。
電路板抄板方法及步驟
1. 記錄好所有元器件的型號，參數，以及位置，尤其是二極管，三極管的方向，IC缺口的方向。
2. 拆掉所有器件，將PCB清洗干凈，放入掃描儀內，得到較清晰的圖像。
3. 用水紗紙將頂層和底層輕微打磨，打磨到銅膜發亮，放入掃描儀，啟動PHOTOSHOP，用彩色方式將兩層分別掃入。
4. 調整畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強烈，然后將次圖轉為黑白色，將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP，如果發現圖形有問題還可以用PHOTOSHOP進行修補和修正。
5. 將兩個BMP格式的文件分別轉為PROTEL格式文件，在PROTEL中調入兩層。
6. 將TOP層的BMP轉化為TOP.PCB，注意要轉化到SILK層，就是黃色的那層，然后你在TOP層描線就是了，并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。不斷重復直到繪制好所有的層。
7. 在PROTEL中將TOP.PCB和BOT.PCB調入，合為一個圖就OK了。
8. 用激光打印機將TOP.LAYER，BOTTOM.LAYER分別打印到透明膠片上(1：1的比例)，把膠片放到那塊PCB上，比較一下是否有誤，如果沒錯，你就大功告成了。

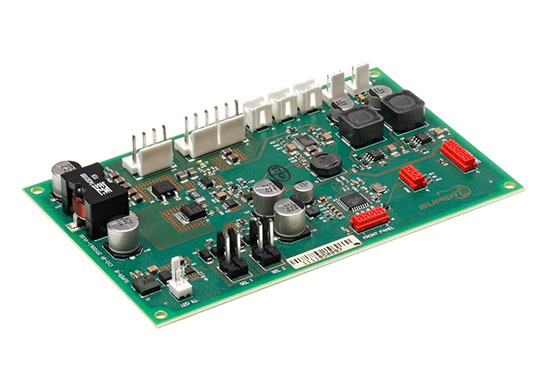

電路板抄板反推原理圖
電路板抄板反推原理圖是電路板抄板服務項目的細分，一般只需提供樣板，或者PCB文件，就能推導出此PCB樣板或PCB文件的原理圖。
電路板抄板價格怎么算？
電路板抄板的價格，行業內通用的報價辦法是按照需要抄板的電路板上的管腳（PIN）數量、走線數量、絲印等并結合PCB板難易度進行計算的。電路板抄板價格一般要參考PCB板尺寸大小，PCB板層數，元器件密度和操作的難易程度。
電路板抄板需要多長時間？
電路板時間跟電路板層數、焊盤點數以及要求出資料的項數相關；
簡單的板子（100個焊點以內雙面板）最快可做到一天內出資料；
復雜的板子（器件多、層數多、板子結構復雜）需根據樣品實物評估交期。
電路板抄板服務流程
1. 客戶提供產品圖片或樣板咨詢抄板；
2. 根據圖片或樣板以及客戶需求評估報價；
3. 客戶確認報價，簽訂合同，預付項目定金；
4. 收到預付款，安排工程師抄板；
5. 抄板完成后，提供文件截圖給客戶確認；
6. 客戶確認OK，結清余款，提供抄板資料。
