PCBA加工如何燒錄芯片?

發布時間 :2019-07-10 17:18 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
電路板要想能夠正常工作,除了硬件正常外,還缺少不了軟件的配合。尤其是當前智能化產品越來越多,對程序的定制化要求也越來越多,這樣對于PCBA加工來說,就不只是做硬件加工了還需要進行芯片燒錄。

芯片燒錄即為將程序通過燒錄工具寫入芯片的內部存儲空間,一般分為離線燒錄和在線燒錄,接下來PCBA加工廠家深圳宏力捷電子為大家介紹下這兩種燒錄方式。

PCBA加工如何燒錄芯片?

離線燒錄
通過各種適配器兼容不同封裝的芯片,芯片與適配器搭配使用才能實現程序的燒錄。適配器本身是一種精密夾具,不同芯片、不同封裝需要選用不同的適配座。
現在運用廣泛的Emmc等芯片的封裝朝著BGA、QFN等小型、平面化方向發展,而這類封裝的適配器價格都不低。

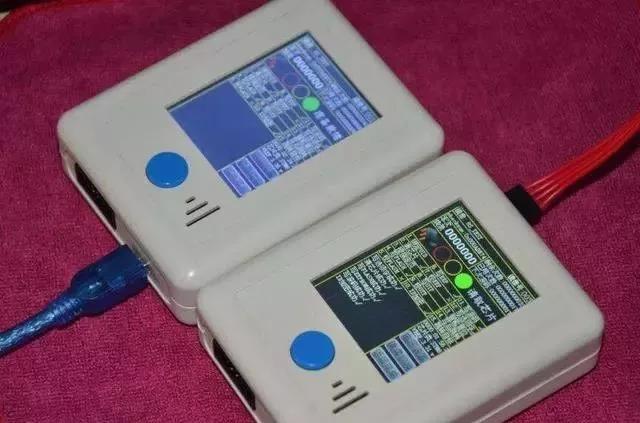

PCBA加工離線燒錄

如果生產測試時出現錯誤,進行生產回溯重新修正,就需要把芯片從適配器上拆卸下,重新按照規定的流程進行燒錄,較為費時費力,成本偏高。在pcba加工生產時會出現一些突發狀況,如電路板耐溫高度不夠,拆卸芯片的時候會造成芯片變形,無形中增加報廢的風險。

在線燒錄
在線燒錄使用的是芯片的標準通信總線,如USb、SWD、JTAG、uart等,接口一般固定,燒錄時所需要連接的腳位也較少。由于接口通信速率并不高,采用一般的線材即可完成燒錄,不會產生高消耗。

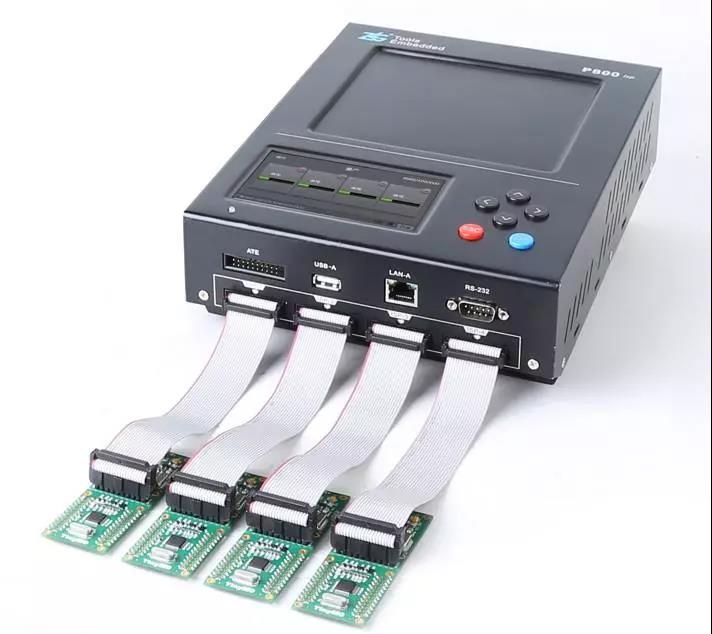

PCBA加工在線燒錄芯片

由于在線燒錄是通過線材連接來進行程序燒錄的,如果生產測試的時候發現出錯,可立即對出錯的PCBA進行回溯,進行重新燒錄,且無需拆卸芯片。不僅節省生產成本,而且增加了燒錄的效率。

更重要的是,現在生產線也在向自動化發展,越來越多的制造商將ICT、FCT等功能測試機加在生產線上,使用自動夾具配合在線燒錄的生產方式可以在燒錄階段省去人工操作,貼板后直接進行燒錄,然后將PCBA送到測試機測試,整個生產過程全自動化,可極大提高生產效率。

所以,在PCBA加工中,在線燒錄的優勢顯著,也已成為業內衡量PCBA制造商的工藝精度、生產效率、成本、品控、規模、資金等多方面的重要指標之一。
