PCB設計如何建立元件library?

發布時間 :2018-06-25 17:08 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計建立自己的元件library

一個schematics component library (xxx.lib)底下會有很多component (schematics symbol)。
 library 包含多個component (schematics symbol)。
 library 包含多個component (schematics symbol)。

基本流程操作:
開啟Component Library Editor, 選擇一個已存在Library 去編輯,如新增component、編輯component、刪除component , 然后更新此Library(存到RAM而已),離開時存到硬盤。

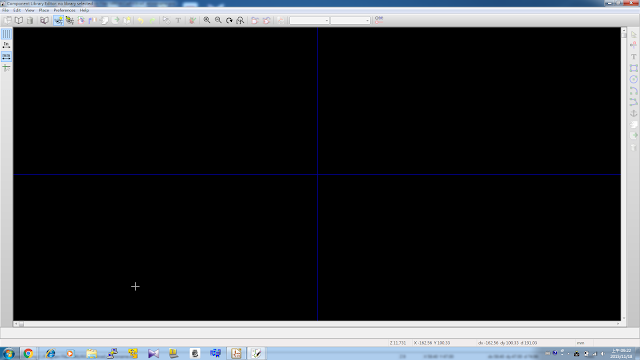

進入Component Library Editor畫面
進入Component Library Editor畫面

新增一個component:
新增一個component 存成新的library 或是存在一個原有的library 里
新增component, 也可以是載入既有的component來改而成為一個新component

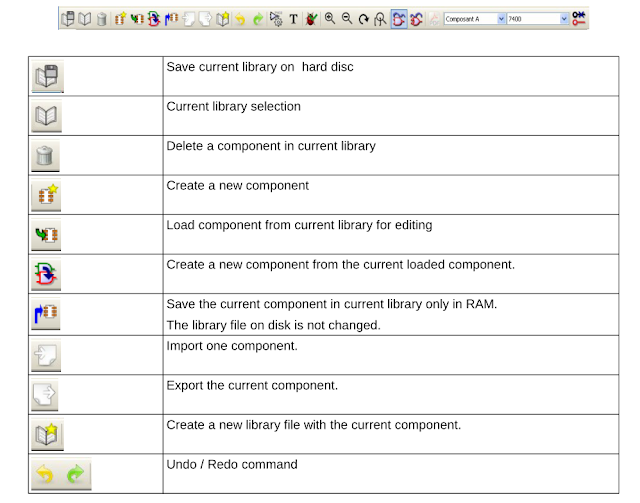

上方工具列說明
上方工具列說明

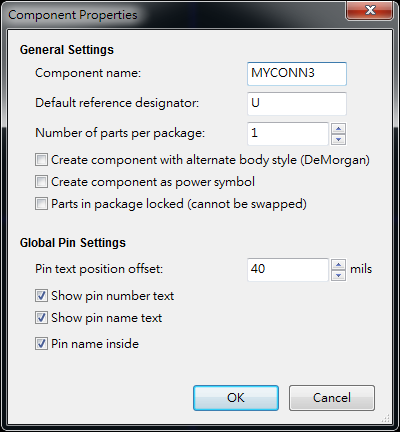

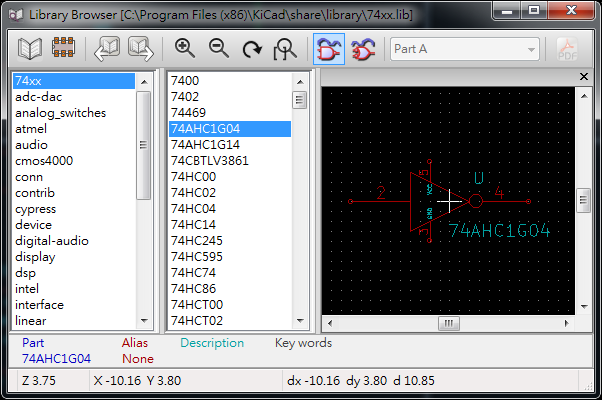

按下工具  "Create a new component", 出現底下畫面, 確定后產生MYCONN3/U? 文字重迭在一在, 把它們分開(選擇按"M", 即可移動), Component name 通常取IC零件 名稱, 如7401, 7402之類的。"Number of parts per package" 這個新component 是代表幾個零件,假設成3,則會有U?A, U?B, U?C的命名。在電路圖繪制,插入一個component, 若是多個part時,在library browser 右上方會有一個part 下拉選單要選擇。一般情況, 一個component就是一個零件,只有唯一的part。

按下工具  "Create a new component", 出現底下畫面, 按下OK后, 產生MYCONN3/U? 文字重迭在一在, 把它們分開(用mouse選擇并按下"M", 即可移動)
按下工具  "Create a new component", 出現底下畫面, 按下OK后, 產生MYCONN3/U? 文字重迭在一在, 把它們分開(用mouse選擇并按下"M", 即可移動)
create and insert a pin.

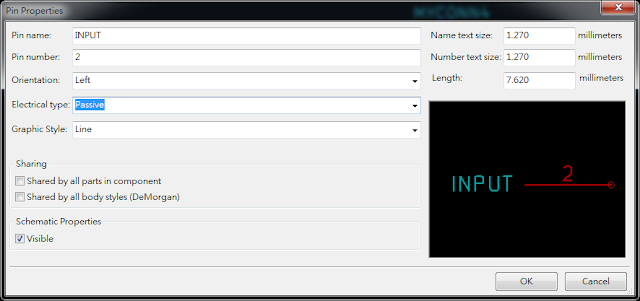

按下工具 "Add pins to the component", 如底下畫面,  Electrical type 都選 Passive
按下工具 "Add pins to the component", 如底下畫面,  Electrical type 都選 Passive

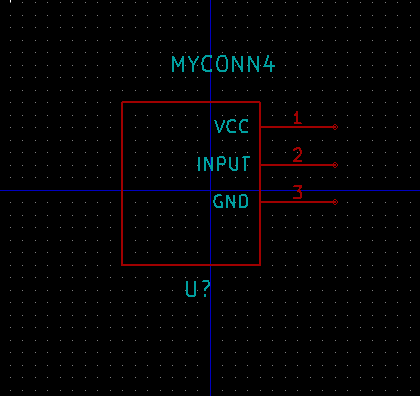

排版一下,完成如下畫面
排版一下,完成如下畫面

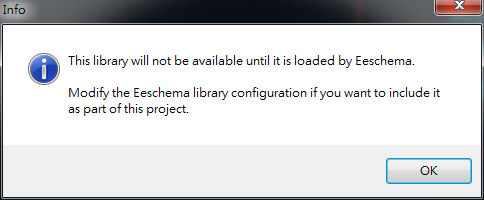

存檔離開。它會提醒你,要增加library搜尋路徑, 不然無法在library browser 找到你的library
存檔離開。它會提醒你,要增加library搜尋路徑, 不然無法在library browser 找到你的library

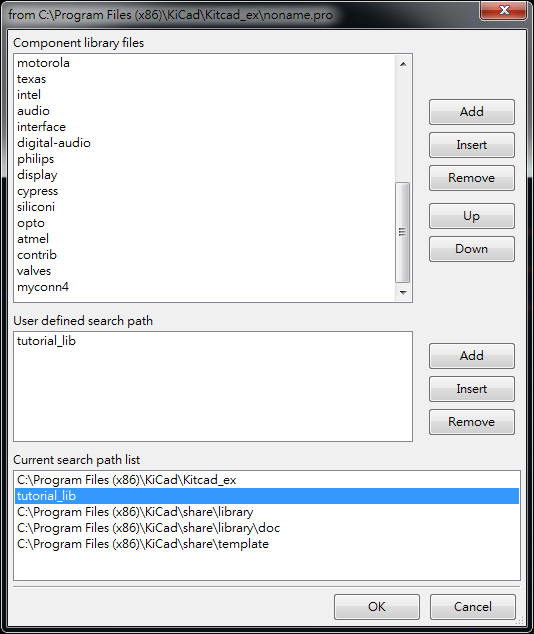

上下兩個視窗都Add 你的library ,在library browser 就可以找到你的library
上下兩個視窗都Add 你的library ,在library browser 就可以找到你的library
