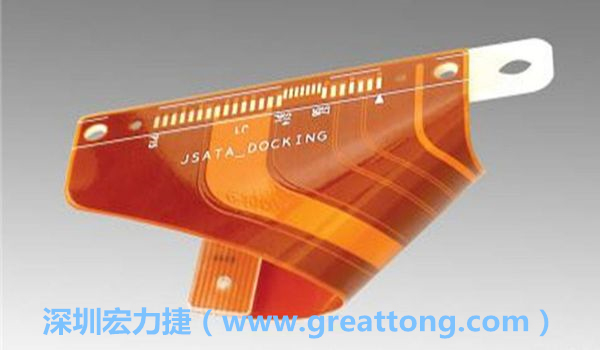

FPCB的可撓曲特性，可因應多種設計目的進行電路連接。


FPCB在消費性電子的使用量越來越多，除了是目前市場對于電子產品的外型設計更加要求外，現有的PCB、HDI多層電路板材質限制，較無法因應多變外型結構達到適應性設計，即便FPCB在電路密度未能達到PCB水淮，但在多數消費性電子中已成無法減省的關鍵料件。



FPCB(Flexible Printed Circuit Board)軟式印刷電路板，在結構上的軟性特質，讓其可適應多種撓曲角度而不用擔心載板破裂斷裂，而在彈性設計的結構下，也讓FPCB在電子產品的設計趨勢下占有不可或缺的關鍵角色。

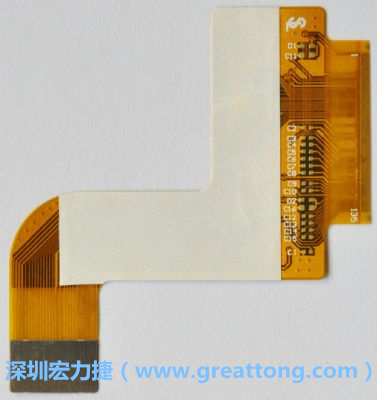

FPCB并非可無限制撓曲，為避免過度撓曲拉扯造成銅箔斷裂，一般在較長條型板材會貼附補強貼片。

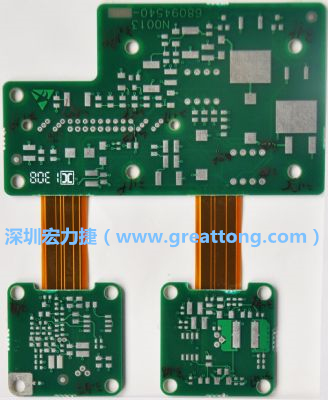

FPCB可作為多片功能載板的連接軟式板材。

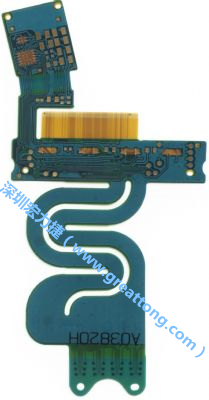

針對需要大幅撓曲應用的特殊結構造型，F(xiàn)PCB可進行彈性雷射裁型，讓FPCB材料的撓曲能力更佳。

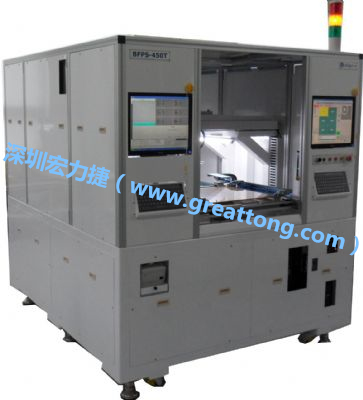

運用驗證設備，可以快速檢驗FPCB制品是否符合制造要求，尤其是開路、短路進行高效率的重復驗證，利用驗證設備將可事半功倍。



FPCB又稱柔性印刷電路板，也有簡稱「軟板」，與硬質、無法撓曲使用的PCB或HDI，形成一軟、一硬的鮮明材料特質對比，在現今電子產品設計中，已經成為相當常見的軟、硬互用的混合使用彈性，而本文將針對「軟板」的「軟」的特性，從材料、制程與關鍵元件的角度進行討論，同時說明軟板的使用限制。



軟板FPCB材料特性

軟板FPCB的產品特性，除了材料柔軟外，其實還有質地輕盈、構型為極??？極輕的結構，材料可以經多次撓曲而不會出現硬質PCB的絕緣材斷裂狀況，而軟板的軟性塑料基材與導線布設方式，讓軟板無法因應過高的導通電流、電壓，因此在高功率的電子電路應用上幾乎看不到軟板設計，反而在小電流、小功率的消費性電子產品，軟板的使用量則相當大。



因為軟板的成本仍受關鍵材料PI的左右，單位成本較高，因此在進行產品設計時，通常不會以軟板作為主要載板使用，而是局部地應用需要「軟」特性的關鍵設計上，例如數位相機電子變焦鏡頭的軟板應用，或是光碟機讀取頭電子電路的軟板材料，都是因應電子元件或是功能模組必須運動運行、硬質電路板材質較無法配合的狀況下，采行軟板電路進行設計的實例。



早期多用于航太、軍事用途 今在消費性電子應用大放異彩

在60年代，軟板的使用就相當常見了，當時軟板成品單價高，雖有質輕、可彎曲、薄小特性，但單位成本仍高居不下，當時僅用于高科技、航太、軍事用途為多。90年代后期軟板開始大量于消費性電子產品應用，而2000年前后軟式電路板生產國以美國、日本為多，主要是軟板材料在美、日主要供應商控制下，加上材料的限制，讓軟式電路板的成本居高不下。



PI又稱「聚亞醯胺」，在PI的中從它耐熱性，分子構造的不同，可分成全芳香族PI、 半芳香族PI等不同構造，全芳香族PI屬于直鏈型，材料有不融與不融和熱塑性的物質，不融材料特性在生產時無法射出成形，但材料卻可以壓縮、燒結成型，而另一種即可采射出成形生產。



半芳香族的PI，在Polyetherimide就使屬于此類材料，Polyetherimide一般具熱塑性，可射出成型進行制造。至于熱硬化性的PI，不同的原料特性，可進行含浸材料的積層成形、壓縮成形、或利用遞模成形。



FPCB板材原料具高耐熱、高穩定度表現

在化學材料的最終成形產品方面，PI可作為墊圈、襯圈、密封材料使用，bismale型材料則可用在軟版的多層迴路電路基板的基材，全芳香族的材料，在使用中的有機高分子材料中是具備最高耐熱性的材料，耐熱溫度可達250~360°C！至于用做軟性電路板的bismale型PI，在耐熱特性會較全芳香族PI稍低，一般在200°C上下。



bismale型PI在力學材料特性表現優異，受溫度變化極低，在高溫環境下也能保持高度穩定狀態、蠕變變形極小、熱膨漲率小！而在-200~+250°C溫度范圍內，材料的變化量小，此外bismale型PI具優異的耐藥品性，若以5%鹽酸于99°C進行浸漬，其材料拉伸強度保持率仍可維持一定程度表現。此外bismale型PI的摩擦磨耗特性表現也極為優越，用于容易磨損的應用場合，也能具備一定程度的耐磨度。



除主要材料特性外，F(xiàn)PCB基板的結構組成也是一大關鍵，F(xiàn)PCB為覆蓋膜(上層)作為絕緣與保護材料，搭配其中的絕緣基材、壓延銅箔、接著劑構成整體FPCB。FPCB的基板材質具絕緣特性，一般常用聚酯(PET)、聚亞醯胺(PI)兩大材料，PET或PI各有其優/缺點。



FPCB制作材料與程序 令終端可撓性能改善

FPCB在產品中的用途相當多，但基本上不外乎引線路、印刷電路、連接器與多功能整合系統等用途。若依功能則區分為可依空間設計、改變其形狀，采折迭、撓曲設計組立，同時FPCB設計可用來防止電子設備的靜電干擾問題。而使用軟性電路板，若不計成本，讓產品質直接在軟板上進行架構，不只設計體積相對縮小，整體產品的體積也可因板材特性而大幅減輕。



FPCB的基板結構相當簡單，主要由上方的保護層、中間的導線層，在進行大量生產時軟質點路板可搭配定位孔進行生產程序?qū)ξ慌c后處理。至于FPCB的使用方式，可依空間需要改變板材形狀，或用摺迭形式使用，而多層結構只要在外層采抗EMI、靜電阻隔設計形式，軟性電路板還可做到高效EMI問題改善設計。



而在電路板的關鍵線路上，F(xiàn)PCB的最上層結構為銅，有分RA(Rolled Annealed Copper，熱軋退火銅)、ED(Electro Deposited，電沉積)等，ED銅的制造成本相當?shù)?，但材料會較容易斷裂或出現斷層。RA (Rolled Annealed Copper)的產制成本較高，但其柔軟度表現較佳，因此在高撓曲狀態應用的軟性電路板，大多以RA材料為多。



至于FPCB要成形，則需要透過接著劑將不同層的覆蓋層、壓延銅、基材進行黏合，一般使用的接著劑(Adhesive)有壓克力(Acrylic)、環氧樹酯(Mo Epoxy)兩大類為主，環氧樹酯的耐熱性較壓克力為低，主要用于民生家用品為主，而壓克力雖然耐熱性高、接著強度高等優點，但其絕緣電性較差，而在FPCB制作結構中，接著劑的厚度占整體厚度的20~40μm(微米)。



針對高度撓曲應用 可用補強與整合設計改善材料表現

在FPCB的制程中，會先進行銅箔與基板制作，進行截斷處理后再采取穿孔、電鍍作業，大致在FPCB的孔位預先完成后，始進行光阻材料涂布處理，涂布完成即進行FPCB的曝光顯影程序，預先將淮備蝕刻的線路進行處理，完成曝光顯影處理后即進行溶劑蝕刻作業，此時蝕刻至一定程度令導通線路成形后，在于表面進行清洗除去溶劑，這時為利用接著劑均勻涂布于FPCB基層與蝕刻完成的銅箔表面，再進行覆蓋層的貼附加工。



完成上述作業，F(xiàn)PCB大致已有80%完成度，此時我們還須針對FPCB的連接點進行處理，如增加開孔的導焊處理等，接著再進行FPCB的外型加工，例如利用雷射切割特定外型后，若是FPCB為軟硬復合板材、或是需與功能模組進行焊合處理時，在此時再進行二次加工處理，或是搭配補強板加工設計。



FPCB的用途相當多元，而且制作難度并不高，唯獨FPCB本身無法制作過于繁復、緊密的線路，因為過于細的電路會因為銅箔截面積過小，若進行FPCB的撓曲時，很容易令內部的線路出現斷裂，因此過于繁復的電路多半會利用核心的HDI高密度多層板處理相關電路需求，唯有大量資料傳輸介面、或不同功能載板的資料I/O傳輸連接，才會使用FPCB來進行板材連接。字按鈕進行在線轉換
